zentrifugale Zufuhr-Eisenerz-Maschine des Gold1.5kw Verdichter-30mm

1, Produktbeschreibungen

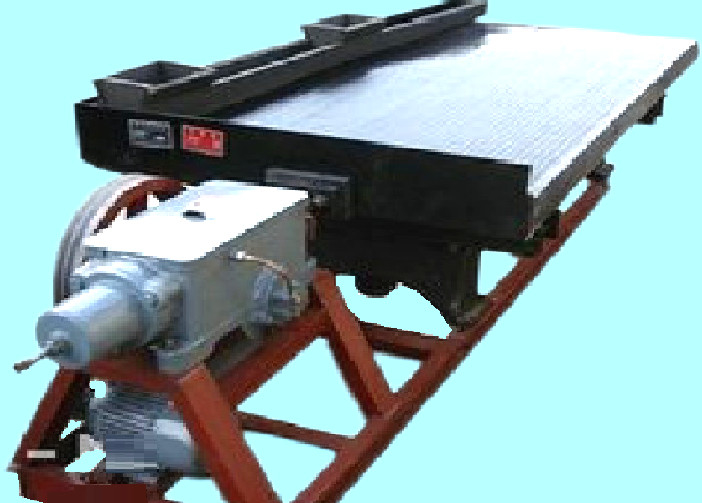

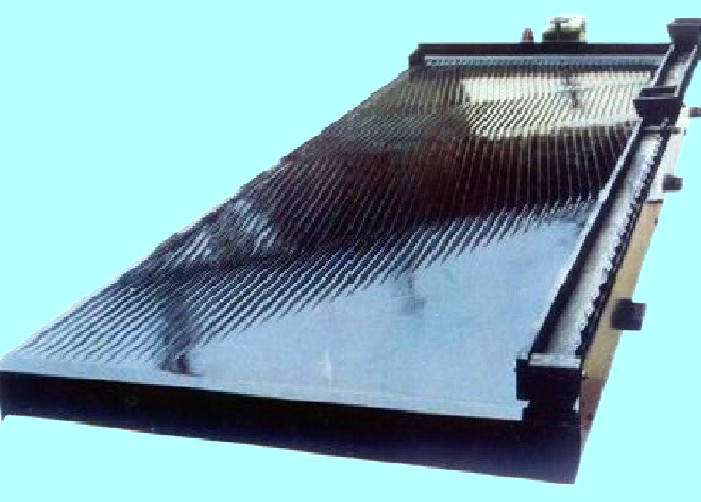

6 s-Schüttel-Apparat (alias Schüttel-Apparat 6S, Reduktionsschüttel-apparat und FRP-Schüttel-Apparat) gehört der Schwerkraftreduktionsausrüstung, entwickelt von der flachen Rutsche und bildete später sein eigenes System, das durch sein asymetrisches Hin- und Herbewegung gekennzeichnet wird. Der 6 s-Schüttel-Apparat wird aus drei Teilen verfasst: Bettoberfläche, Rmen und Getriebemechanismus. Die Bettoberfläche ist trapezoid oder, mit einer Querneigung von 1 ° rhombisch | ° 5. Erzfuttertrog und Wasserfuttertrog sind über dem geneigten Rand konfiguriert. Bettstreifen werden longitudinal auf der Bettoberfläche und ihren Höhenabnmen von der Antriebsseite zur Gegenseite vereinbart. Die ganze Bettoberfläche wird durch einen Rmen gestützt, und eine Übertragungseinrichtung ist an installiert ein Ende der Bettoberfläche. Die letzteren können die Bettoberflächenmaßnme vorwärts treffen und die Eigenschaften der schnellen Rückholbewegung haben, wenn sie dem Ende sich nähern, das differenziale Bewegung genannt wird.

Schüttel-Apparat 6-s ist eine allgemeine Reduktionsausrüstung für das Trennen von feinkörnigen Erzen. Wenn sie Metallerze verarbeitet, ist die effektive ReduktionsTeilchengrößestrecke 3 | 0.019mm und die obere Grenzteilchengröße können 10mm erreichen. Der hervorragende Vorteil von 6 s-Schüttel-Apparat ist hohe Trenngenauigkeit. Nach einer Trennung können hochwertiges Konzentrat oder überschüssige Rückstände erhalten werden, und mehrfache Produkte können gleichzeitig angeschlossen werden. Der flache 6 s-Schüttel-Apparat ist einfach, sich um zu kümmern und zu justieren. Der Hauptnachteil ist, dass die Ausrüstung ein großes Gebiet abdeckt und die Aufbereitungskapazität pro Einheitsbetriebsbereich niedrig ist-.

2, Technische Parameter

3, Funktions-Prinzip

Die Anwendung des Rüttelpults hat eine Geschichte von fast 100 Jren. Das ursprüngliche Rüttelpult wurde für Kohlenvorbereitung gemacht, im Jre 1890 indem man das asymetrische Hin- und Herbewegung der Bettoberfläche verursacht durch Auswirkung verwendete. Der 6 s-Schüttel-Apparat für Reduktion (Reduktionsschüttel-apparat) wurde von A. Wilfley von 1896 bis 1898 hergestellt und Exzenterellbogenmechanismus annimmt. Im Jre 1918 machte plantio einen anderen Getriebemechanismus mit Nockenhebel. Diese zwei 6 s-Schüttel-Apparathauptstrukturen sind nach Verbesserung noch gebräuchlich. Nach dem zweiten Weltkrieg stellte Deutschland einen schnellen 6 s-Schüttel-Apparat mit Exzenter-Antrieb her. Die Trägheitsfrühlingsart 6 s-Schüttel-Apparat wurde erfolgreich im Jre 1964 entwickelt und ist in der Produktion popularisiert worden und angewendet worden.

4. Faltende Hauptstruktur

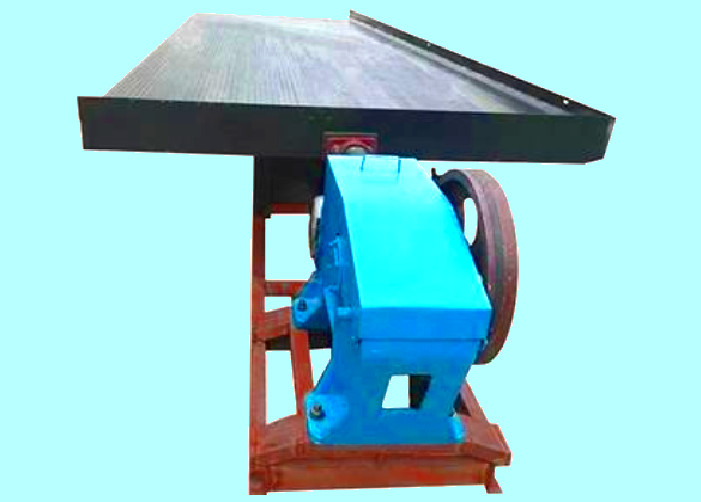

Der Schüttel-Apparat wird hauptsächlich aus acht Teilen verfasst: Bettkopf, Motor, Steigungsregler, Bettoberfläche, Erzabflussrinne, Wasserbehälter, ankommender Streifen und Schmiersystem. Hin- und Herbewegung wird durch reizbaren Pleuelstangegetriebemechanismus verwirklicht. Die Motorantriebe der große Flaschenzug, zum der Kurbelwelle zu fren, um sich durch den Riemenantrieb zu drehen und der Rocker t hoch- und runterrück. Wenn der Rocker sich nach unten bewegt, drückt die Ellbogenplatte die hintere Welle und die austauschende Stange, um sich zurückzubewegen. Der Frühling wird zusammengedrückt und die Bettoberfläche wird mit der austauschenden Stange durch den Verknüpfungssitz angeschlossen. Deshalb diesmal, bewegt sich die Bettoberfläche auch zurück. Wenn der Rocker sich aufwärts bewegt, wird er durch die Erweiterungsspannung des Frühlinges, dann die Bettoberfläche sich bewegt vorwärts gedrückt.

Umbau:
